一、适用范围

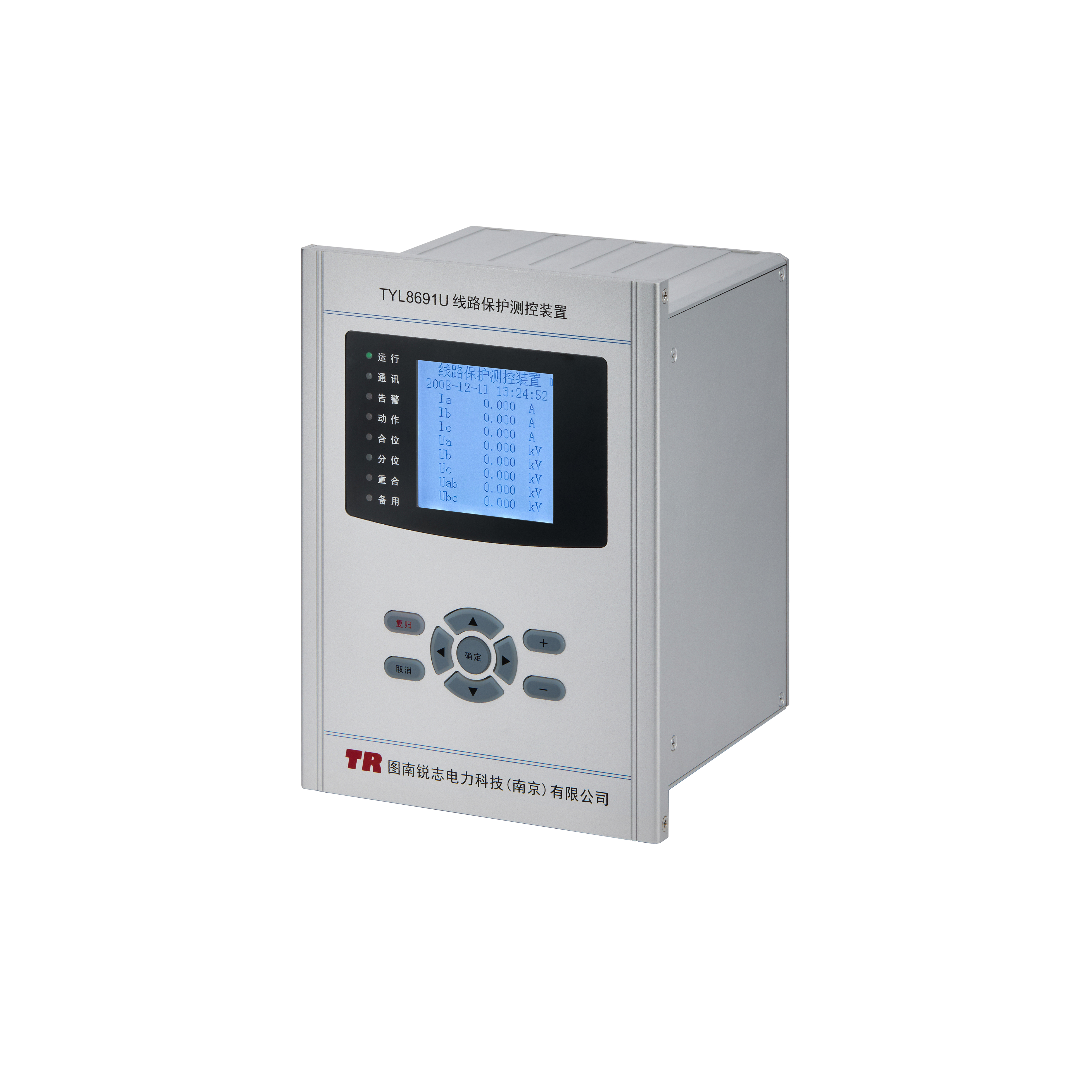

TYL8691U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于35kV 及以下电压等级的配电线路。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
二、装置特点
²高标准硬件设计：采用Freescal 32位V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
²测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率F，有功电量kWh，无功电量kVarh。
²电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，频率45~60HZ自适应，从而使测量结果与专用测量表计一致。
²人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
²支持16路用户可自定义名称的外部开入量接口。
²保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为瞬动接点（自动返回）或保持接点（经复归后返回）。
²保护支持4组遥控对象，分别对断路器、手车、接地刀进行遥控分、合闸操作。
²自带交直流通用的操作回路，可自适应0.5A~5A开关跳合闸电流。
²标配两个100M以太网通信接口（可选配2路），一个RS485与B码对时复用通信接口，支持IEC60870-5-103，104，IEC 61850，Modbus-TCP，Modbus-RTU等规约。
²16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
²整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
²高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
